100噸快速型四柱液壓機



　　100噸快速型四柱液壓機是山東宇智液壓機生產廠家根據用戶需求制造的一款快速型液壓壓力機，該機采用三梁四柱結構，通過立柱將底座、油缸座、滑塊等部件串聯起來，用螺栓進行緊固，提高了設備的穩定性。通過更換設備模具和壓力，適用于金屬材料的拉伸，彎曲、翻邊、冷劑、沖裁等工藝，用于校正，壓裝、粉末制品、磨料制品壓制成型，以及塑料制品絕緣材料的擠壓成型工藝。



　　100噸快速型四柱液壓機車間實物圖以及客戶現場圖展示：

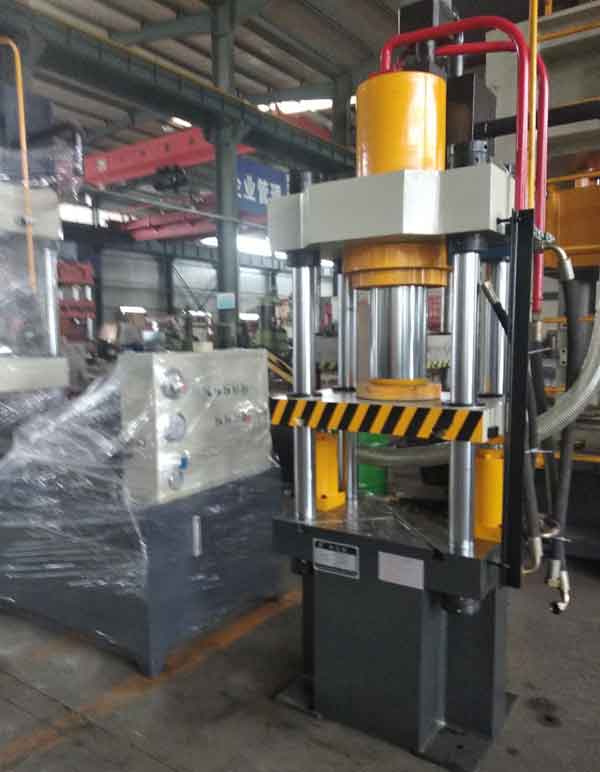

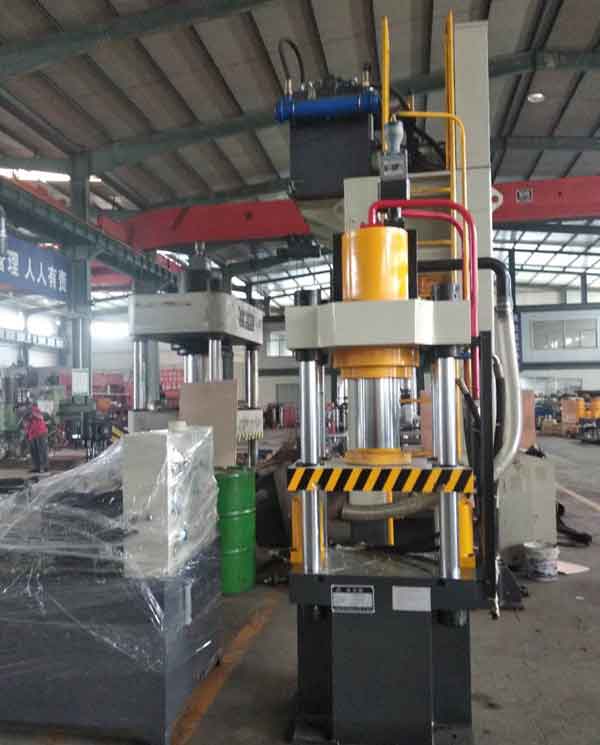

100噸快速型四柱液壓機車間實物圖

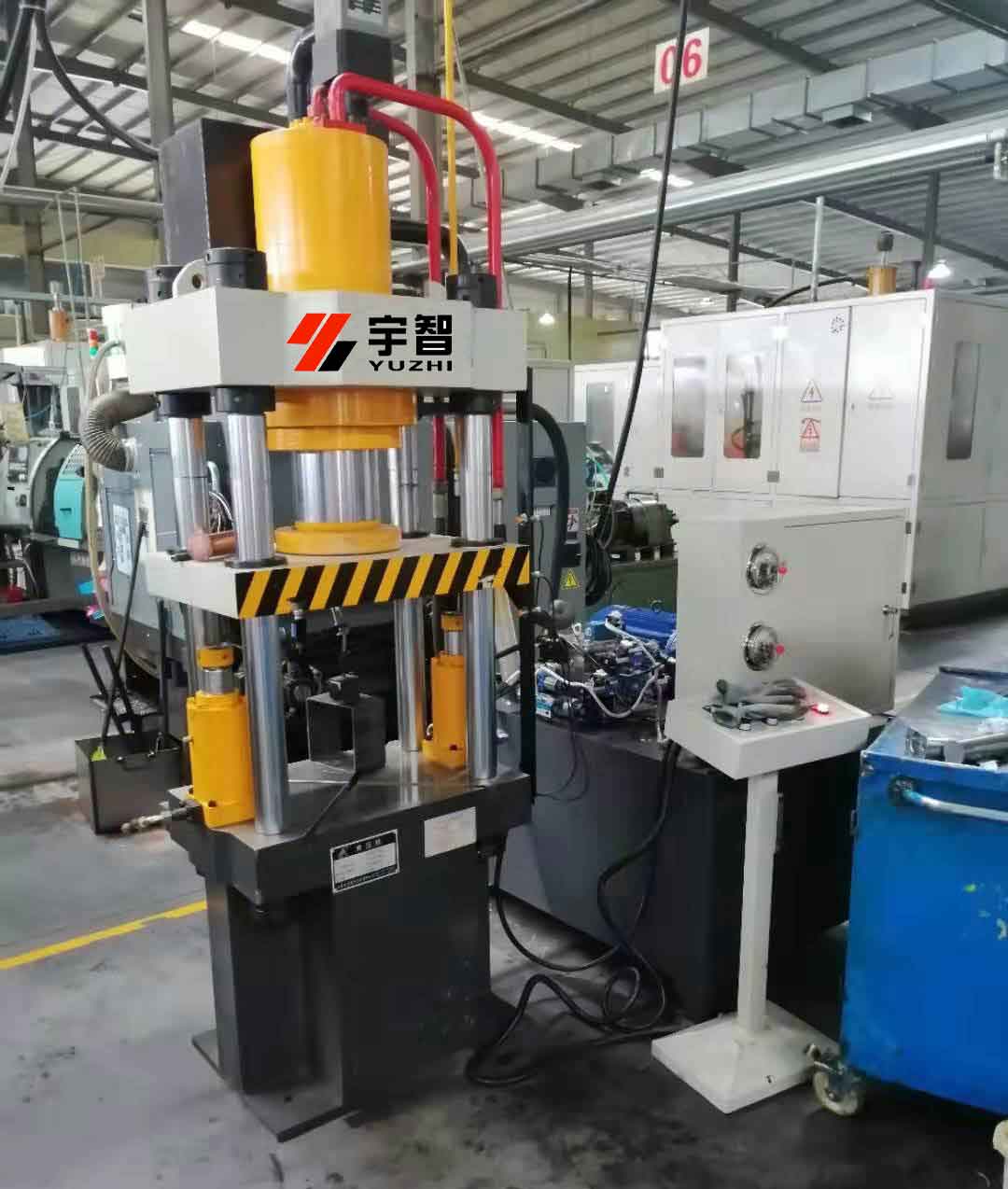

100噸四柱快速液壓機客戶現場圖

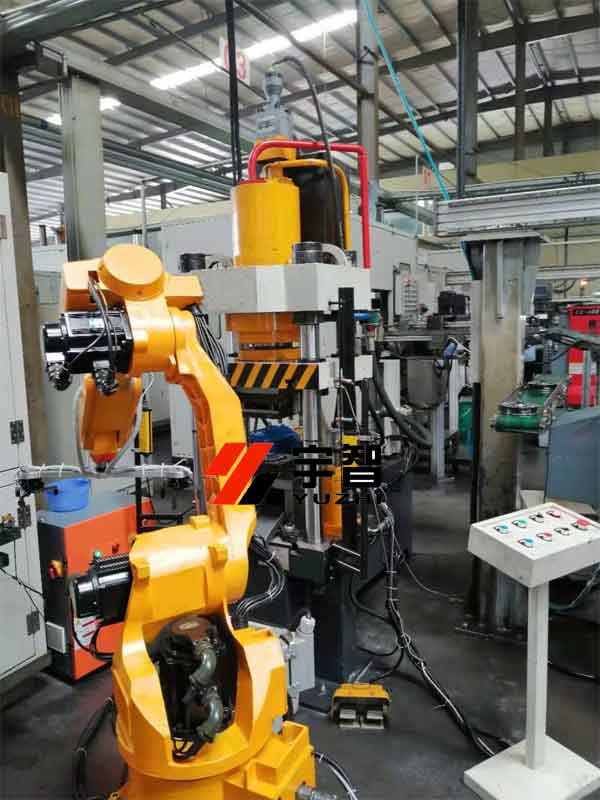

100噸四柱液壓機連接機械手

　　100噸快速型四柱液壓機機器介紹：



　　一、四柱液壓機性能及結構概述



　　1.1、液壓機機身采用三梁四柱式結構：由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成。上橫梁、滑塊和工作臺采用優質鋼板焊接而成，焊后經高頻振動消除焊接應力，液壓機的立柱為優質45#鋼，表面中頻淬火并鍍鉻處理。



　　1.2、液壓機的壓制缸噸位由一只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。



　　1.3、液壓機的工作臺與滑塊上均有T形槽，便于用戶模具安裝。

100噸四柱液壓機主機圖

　　二、四柱液壓機的液壓系統:



　　2.1、液壓系統裝置在液壓機的機身右側。



　　2.2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。



　　2.3、液壓機泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。液壓機的油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。



　　2.4、液壓系統密封可靠，不滲不漏。液壓機主要管路采用法蘭連接和抗震管夾。

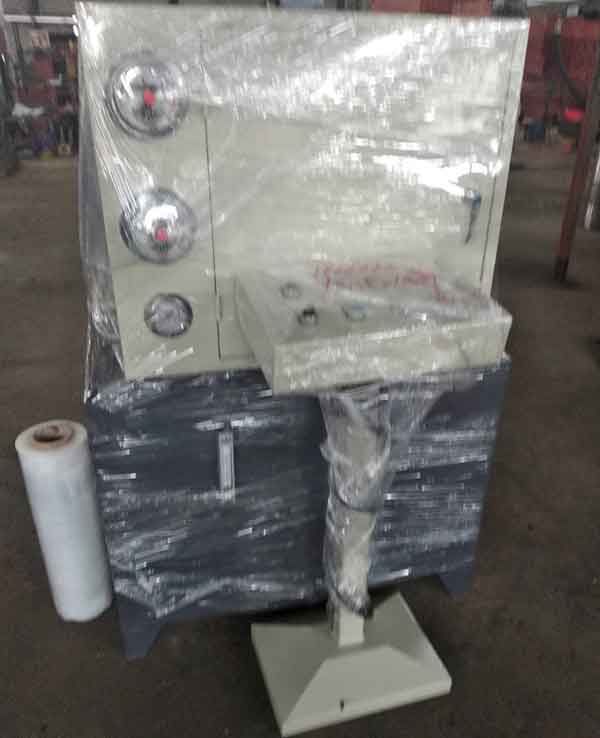

液壓機泵站及操作柜

　　三、液壓機的電氣控制系統



　　3.1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。



　　3.2、壓力機的各種報警信號，限位開關與壓機動作實現程序聯鎖。



　　3.3、液壓機設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。



　　四、四柱液壓機的操作方式



　　4.1、壓力機設有點動、半自動操作方式。



　　4.2、液壓機的滑塊行程有行程控制裝置調整。



　　4.3、操作臺上的按鈕除完成壓力機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。



　　五、液壓機的安全保護裝置



　　5.1、設置急停按鈕，按下急停按鈕，壓力機立即停電靜止。



　　5.2、滑塊在上、下限位處均設有限位開關。



　　5.3、在活塞式油缸下腔設置液壓支撐保險回路。



　　六、液壓機的設備工作環境



　　6.1、電源：三相380v50HZ



　　6.2、工作環境溫度：0～40℃



　　溫馨提示：山東宇智智能液壓機生產廠家可按客戶要求加工定制液壓機設備，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。詳細技術方案請電話咨詢袁經理18306370829（同微信號）。



　　山東宇智智能液壓機廠家擁有ISO9001:2015質量管理體系認證和歐盟CE認證雙證書，榮獲多項國家專利，產品類目涵蓋單柱液壓機、四柱液壓機、框架式液壓機、龍門液壓機、液壓沖床、粉末成型液壓機、金屬拉伸液壓機、SMC復合材料模壓液壓機、熱模鍛造液壓機及配套模具等產品，客戶遍及國內外。歡迎大家來公司考察試機。
